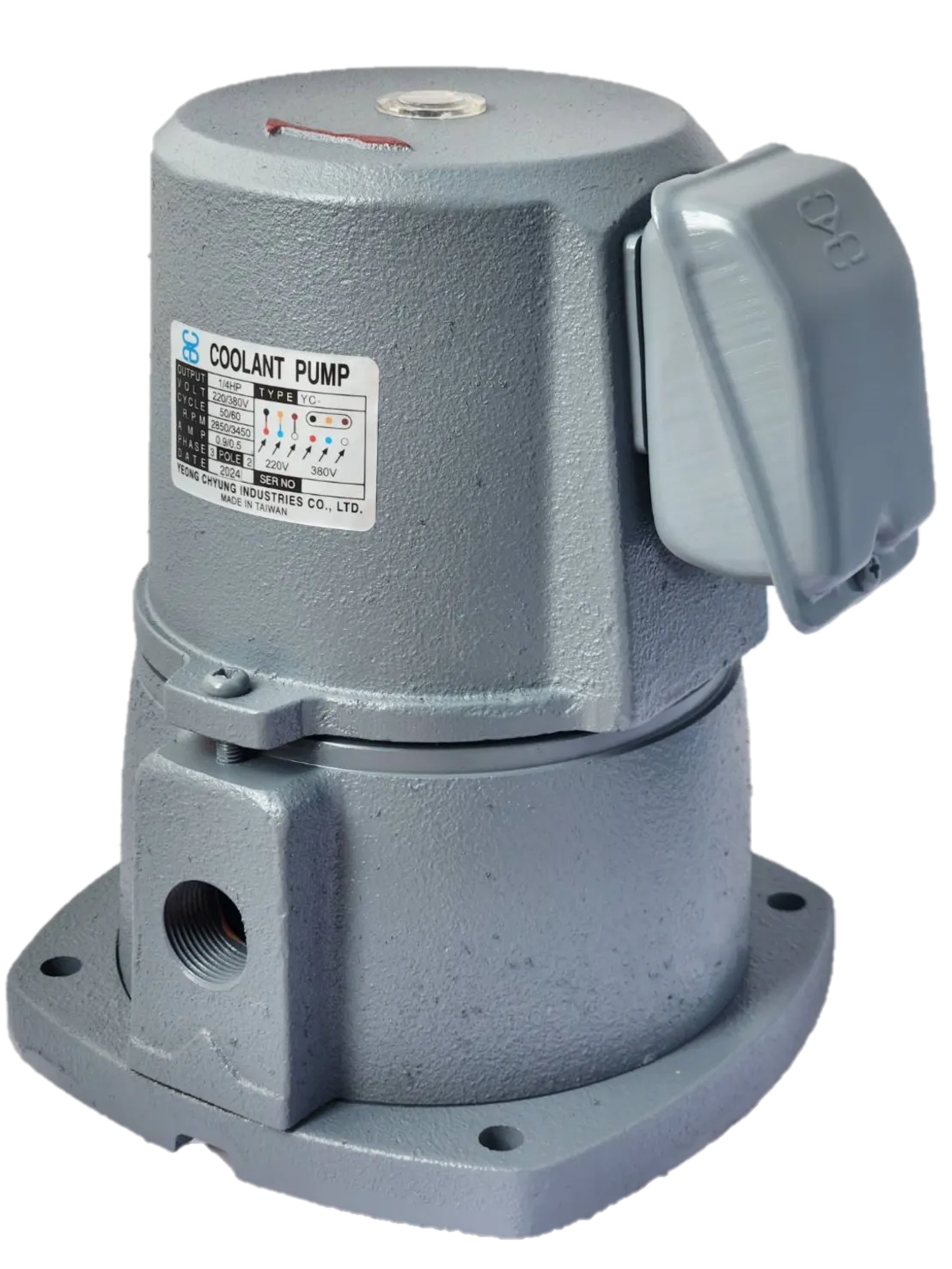

1/4HP 自吸式冷卻泵浦

產品特點

產品應用：

YCP系列冷卻泵浦，主要應用在車、銑、刨、磨、鋸等加工作業之工具機上，專門輸送循環低黏性、無燃性之冷卻 切削液、潤滑劑，以達到冷卻刀具之效果。

泵浦構造：

泵浦為單加壓室，單葉輪直立式自吸離心泵浦，泵浦與馬達同軸，葉輪安裝於馬達軸心上。

馬達：

• 頻率：50/60Hz
• 轉速：2850/3450
• 極數：2P
• 電壓範圍：
  • 單相110~240V
  • 三相200~240V/380~480V
  • 特殊三相575~600V

防護等級：

IP54

絕緣等級：

F

工作條件：

環境溫度：0℃~+40℃

液體溫度：0°C~+70℃

工作壓力： Max. 10 kg/cm²

型號編碼：

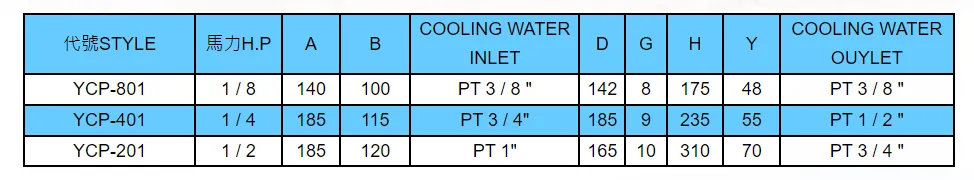

產品規格表

本產品為高品質的永詮泵浦，使用高級材料經防鏽處理製成，成品交貨之前皆經五項精密電子檢驗，電壓、絕緣及壓力皆符合CNS規格.

本公司泵浦構造及尺寸皆採用MCS標準手冊製造.

The quality product is the YONG CHUAN PUMP. made of high-grade material and processed by rustproof treatment. All finished produces are inspected throughly by five(5) precision electronic devices prior to delivery. The voltage. Insulation and pressure conform to CNS requirements strictly. Structure and size of YONG CHUAN pumps adopt the manufacture process of MCS Manual.

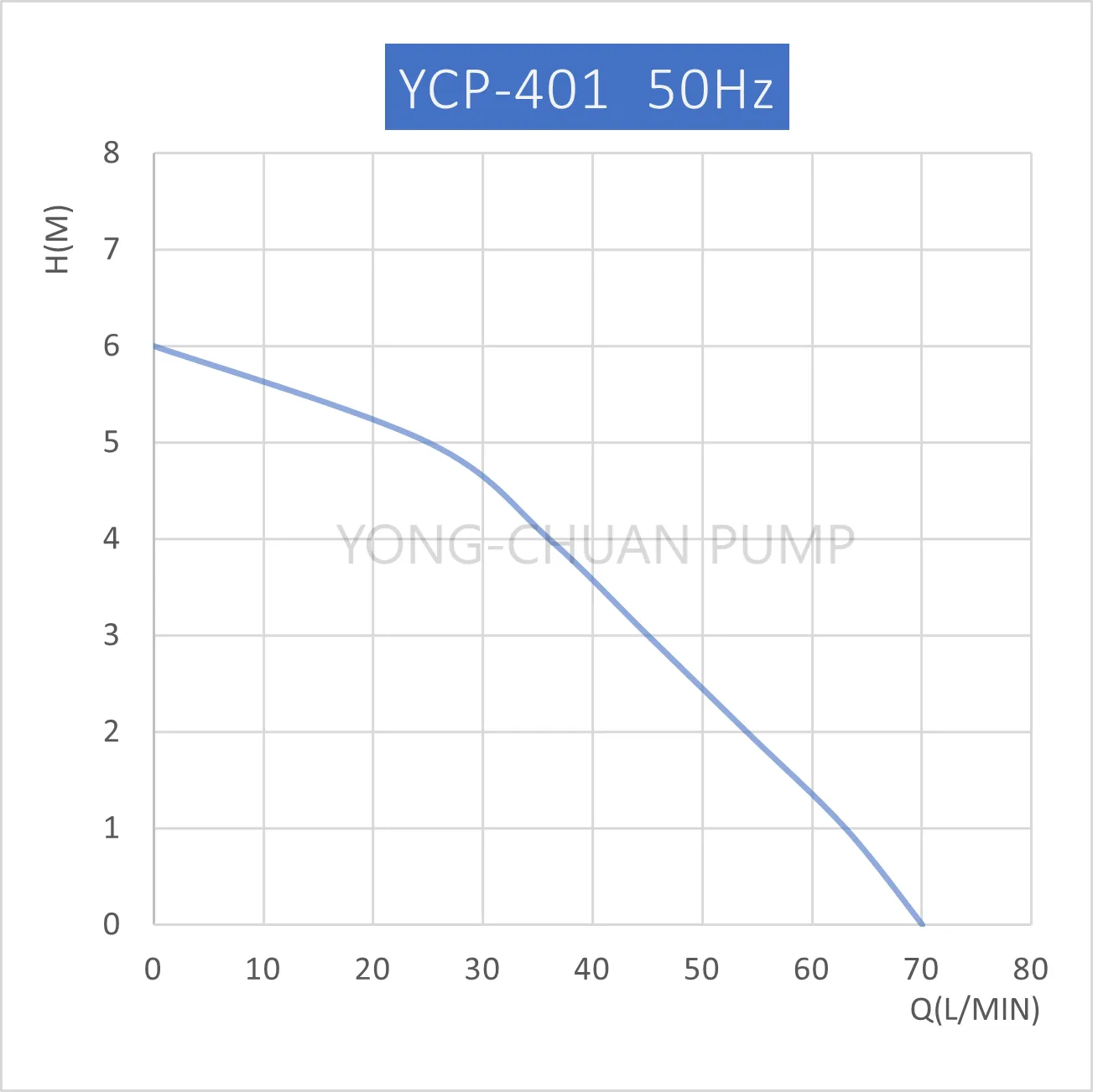

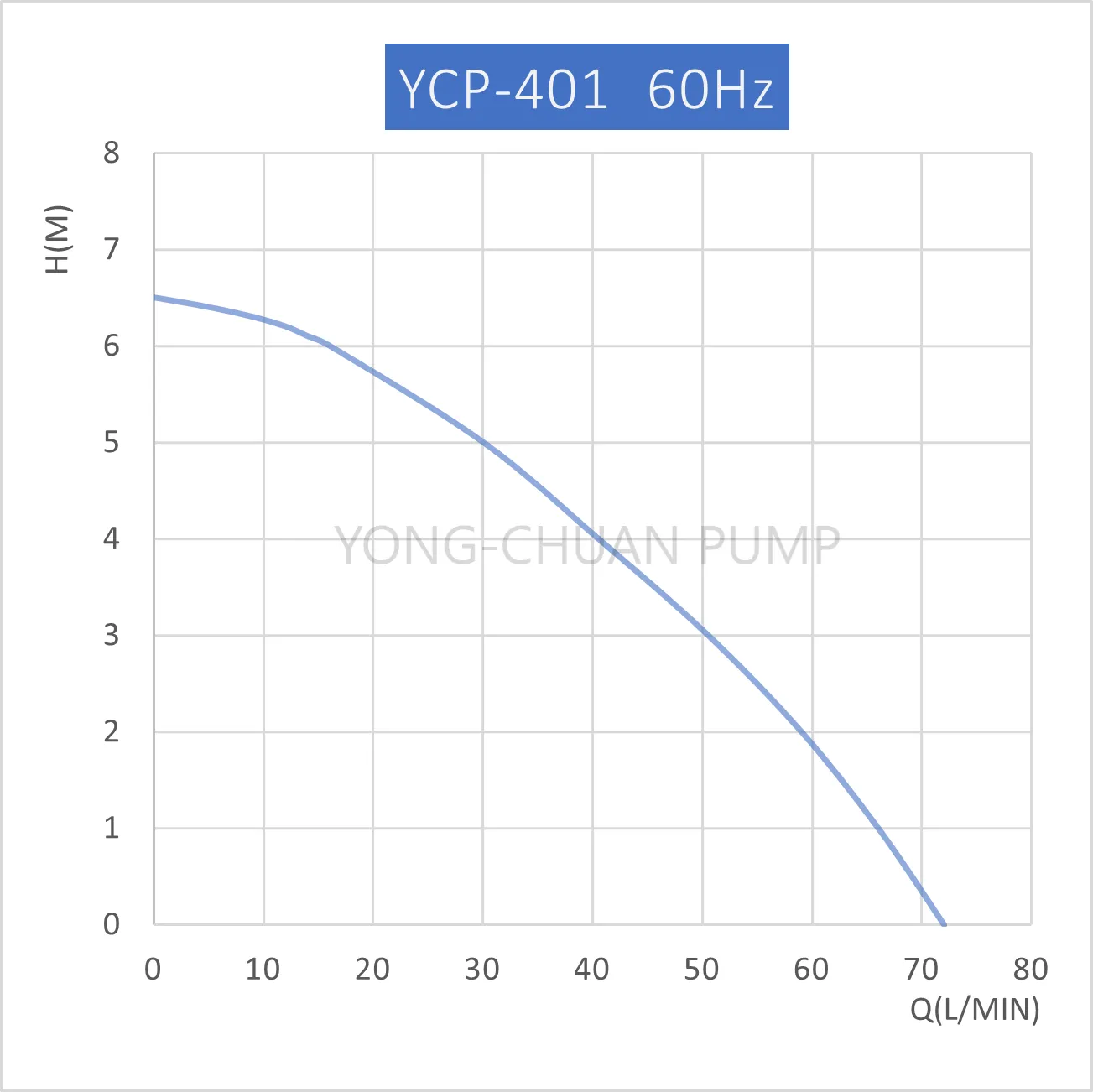

特性曲線圖

YC-401系列

 馬達外殼：鑄鐵

 泵浦本體：鑄鐵

 軸心：碳鋼

 水葉：工程塑膠

自吸式泵浦的使用安裝方式

初次啟動前要在泵室中注滿水，運轉時會自行排除水管中的空氣，等水管中的空排除完畢便開始送水；往後啟動前不須再注水，但仍要等到水管中空氣排除後才開始送水，等待送水時間與浸水式泵浦相比較長。

泵浦安裝位置低於水箱或與水箱平行，在條件許可時，入水口安裝高度應儘可能低於水箱最低的儲水平面，並儘量縮短吸入管的長度，少裝彎頭，這樣有利於縮短自吸時間，提高自吸功能。

吸入管路中的閥門、法蘭等應嚴防漏氣或滲漏液體，即吸入管路中不允許有漏氣現象存在。
